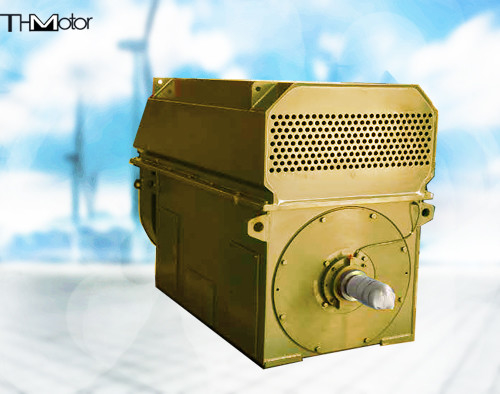

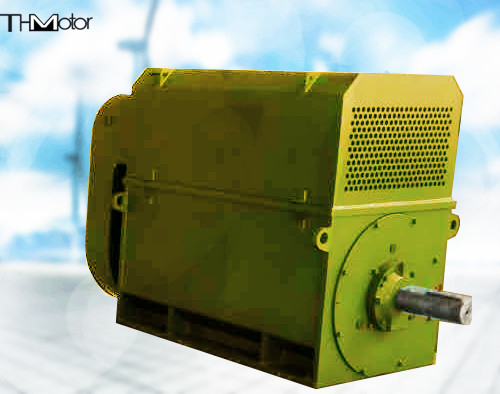

IEC GB TDMK มอเตอร์ซิงโครนัสขนาดใหญ่

TDMK(TM) ซีรี่ย์ TDMK600-32/2150 มอเตอร์ 10KV

ภาพรวมสินค้า

เครื่องยนต์เป็นแนวราบ
การขยายแกนแบบกระบอก รูปแบบการวาดอื่น ๆ (ไม่มีกุญแจ) เป็นตัวเลือก
ฐานปั่นแผ่น ฐานแบบกล่องตามต้องการ
ใช้หางเลื่อน (ชนิดปกปลายหรือประเภทที่นั่ง) การหล่อลื่นส่วนผสม (หรือหล่อลื่นส่วนผสม + น้ํามันแรงดันสูง)
แหวนเลื่อนตั้งอยู่ภายนอกหลอดบรรทุกที่ปลายขยายที่ไม่ใช่แกน และมีตําแหน่งการติดตั้งโคเดอร์ที่ปลายแกนหมุนกล่องวงแหวนสลิกถูกติดตั้งกับกล่องปลาย.
มองจากปลายการขยายแกน กล่องเชื่อมต่อหลักกล่องเชื่อมต่อวัดและสายไฟเครื่องทําความร้อนตั้งอยู่ด้านขวาของฐานเครื่อง (หรือด้านซ้ายตามความต้องการของผู้ใช้).
เครื่องเย็นน้ํา-อากาศพร้อมพัดลมเย็นติดตั้งบน (หรือด้าน) ของกรอบแบบกล่อง
ด้วยการติดตั้งแผ่นล่างและโบลท์แอนเกอร์, เป็นตัวเลือกกับการติดตั้งแผ่นล่างและโบลท์แอนเกอร์, สัญญาสั่งซื้อต้องการคําแนะนําพิเศษ.

TDMK(TM) ซีรี่ย์ TDMK500-36/2600 10KV คําอธิบายปารามิเตอร์ของมอเตอร์
(1) ปริมาตรนามของมอเตอร์คือปริมาตรต่อเนื่องตามระบบทํางาน S1
(2) ความตึงเครียดชื่อ: ระดับความตึงเครียดทั่วไปคือ 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V
(3) ความถี่ระดับ: 50Hz หรือ 60Hz
(4) เกรดสีเขียวโดยเฉพาะ: เกรด F
(5) ปัจจัยพลังงานระดับ 0.9 (นํา)
(6) จุดการวัดอุณหภูมิแบบมาตรฐานของมอเตอร์
1- อุปกรณ์วัดอุณหภูมิการล่อ stator pt100 2 สําหรับแต่ละระยะ รวมทั้งหมด 6
2. หมุนการวัดและยกองค์ประกอบ pt100, 1 หน้าและหลังหมุนการใช้แต่ละ
(7) ความตึงเครียดชื่อของเครื่องทําความร้อนปิดคือ 380V, 220V สามารถเลือก,
(8) ค่าสัมพันธ์ของทอร์ค step-out กับทอร์คชื่อที่ความดันชื่อ: 1.6
ค่าสัมพันธ์ของทอร์คสตานด์กับทอร์คนามหมายที่ความดันนามหมาย: 06
อัตราการสัมพันธ์ของทอร์คการดึงเข้ากับทอร์คชื่อที่ความกระชับกําลังชื่อ: 06
ค่าสัมพันธ์ของกระแสของโรเตอร์ล็อคกับกระแสนามที่ความดันนาม: 6.5.
