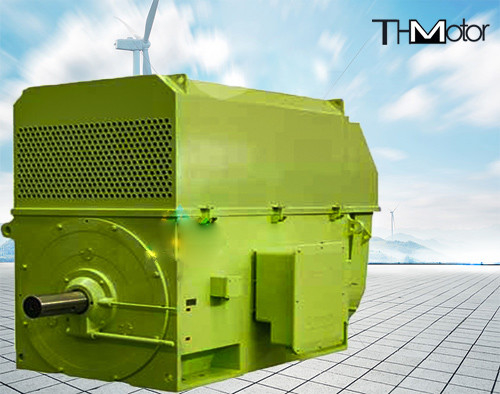

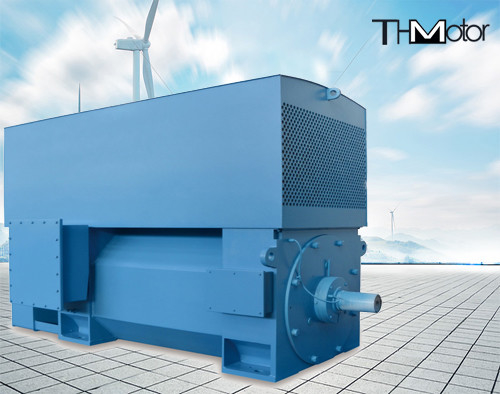

400kW ถึง 6000kW IP23 IP54 IP55 ไฟฟ้าอัดแรงสูง AC Motors สําหรับเหล็ก Rolling

YKK Series IP23 IP54 IP55 แรงดันไฟฟ้าสูงมอเตอร์มอเตอร์เหนี่ยวนำสำหรับการกลิ้งเหล็กกล้า

ภาพรวมผลิตภัณฑ์

Y. เกรดพลังงาน, ประสิทธิภาพไฟฟ้า, มิติการติดตั้งและความอดทนของ YKS และ YKK ซีรี่ส์มอเตอร์แบบอะซิงโครนัสสามเฟสขนาดกลาง (เฟรมหมายเลข 355-630) เป็นไปตามมาตรฐานมอเตอร์และประสิทธิภาพการทำงานของเครื่องจักร JB/T7593, JB/T10315.1, JB/T10315.2, ฯลฯ

ตาม GB4942.1 และ IEC34-5 เกรดการป้องกันสิ่งที่แนบมาของมอเตอร์ชุดนี้รวมถึง IP23, IPW24, IP44 และ IP54 ตามลำดับมอเตอร์ IP23 ตามลำดับสามารถทำได้ใน IP44

วิธีการระบายความร้อนของมอเตอร์ชุดนี้คือ IC01, IC611 และ IC81W ตามวิธีการทำความเย็น GB/T1993 และ IEC34-6 สำหรับการหมุนเครื่องจักรไฟฟ้าหากผู้ใช้ต้องการวิธีการระบายความร้อนอื่น ๆ

โครงสร้างและประเภทการติดตั้งของมอเตอร์ชุดนี้คือ IMB3 (แนวนอนด้วยเท้า) ซึ่งสอดคล้องกับ GB997 และ IEC34-7 <โครงสร้างมอเตอร์และรหัสประเภทการติดตั้ง>

1, คำอธิบายขององค์กร

ฐานมอเตอร์เชื่อมด้วยแผ่นเหล็กและใช้โครงสร้างกล่องสี่เหลี่ยมโดยรวมซึ่งมีลักษณะของน้ำหนักเบาและความแข็งแกร่งที่แข็งแกร่ง

สเตเตอร์ใช้โครงสร้างการติดตั้งการกดภายนอกสเตเตอร์ที่คดเคี้ยวใช้ฉนวนระดับ F และปลายจะถูกผูกไว้อย่างแน่นหนา สเตเตอร์ทั้งหมดใช้กระบวนการระบายความร้อนด้วยตัวทำละลายสุญญากาศ (VPI) เพื่อให้สเตเตอร์กลายเป็นทั้งประสิทธิภาพที่ดีพร้อมประสิทธิภาพทางไฟฟ้าที่ดีและประสิทธิภาพการป้องกันความชื้น

ใบพัดมีสองประเภท: แถบอลูมิเนียมและแถบทองแดง ใบพัดอลูมิเนียมหล่อจากอลูมิเนียมบริสุทธิ์ โรเตอร์แถบทองแดงจะถูกใส่ในร่องด้วยแถบทองแดงและแถบทองแดงและปลาย

แหวนใช้กระบวนการเชื่อมที่เชื่อถือได้

แบริ่งมอเตอร์สามารถกลิ้งแบริ่งหรือแบริ่งแบบเลื่อนได้และเกรดป้องกันแบริ่งจะได้รับการออกแบบตาม IP54 หากเป็นแบริ่งกลิ้งมันจะหล่อลื่นด้วยจาระบีและติดตั้งอุปกรณ์ระบายน้ำมันและน้ำมันซึ่งสามารถเติมน้ำมันได้ Outlet Box ได้รับการออกแบบตามมาตรฐาน DIN ของเยอรมันและเกรดการป้องกันคือ IP54 โดยทั่วไปจะถูกติดตั้งทางด้านขวาของมอเตอร์ (ดูจากปลายส่วนขยายเพลา) ตามความต้องการของผู้ใช้ก็สามารถติดตั้งทางด้านซ้ายได้ หลุมทางออกของกล่องเหตุการณ์สามารถเปลี่ยนได้ในสี่ทิศทาง: ขึ้นลงซ้ายและขวามีอุปกรณ์กราวด์แยกต่างหากในกล่องเต้ารับหลัก

โดยทั่วไปมอเตอร์เป็นส่วนขยายเพลาเดี่ยวและปุ่มขยายเพลาเป็นคีย์แบนซึ่งสามารถทำเป็นส่วนขยายเพลาคู่ตามที่ผู้ใช้ต้องการ

หากผู้ใช้ต้องการพวกเขาสามารถติดตั้งองค์ประกอบการวัดอุณหภูมิของสเตเตอร์และแบริ่งรวมถึงเครื่องทำความร้อนพื้นที่ป้องกันความชื้นสำหรับการปิดเครื่อง

ข้อกำหนดผลิตภัณฑ์
