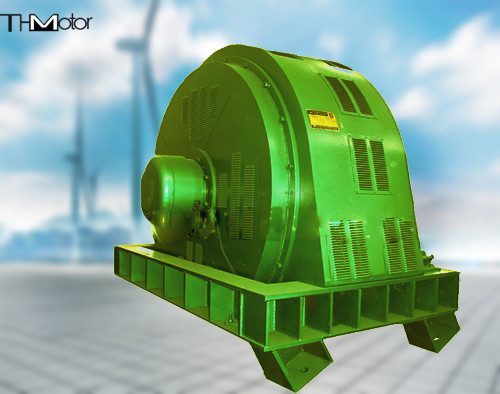

TXZ AC 3ph เครื่องยนต์ซินโครโนมไร้แปรง

TXZ เครื่องยนต์สynchronous ขนาดใหญ่ AC 3ph brushless สําหรับโรงงานเหมืองแร่,โรงงานถ่านหิน,อุตสาหกรรมซีเมนต์,แรงหมุนเริ่มต้นใหญ่

ภาพรวมสินค้า

TXZ รุ่นมอเตอร์ร่วม, ความเร็วหลักคือ 250r / นาที, รุ่นมอเตอร์นี้ถูกติดตั้งที่มุมของ 30 °, ส่วนใหญ่ใช้สําหรับสถานีสูบระบายน้ํา, เกรดการป้องกันเป็นหลัก IP20, IP21,IP23

ประเภทโครงสร้าง
วิธีการเย็น: มอเตอร์เย็นด้วย IC81W หรือ IC91W
ประเภทการป้องกัน: หากมีส่วนที่เปิดเผยในชั้นนําของมอเตอร์ซินโครน ประเภทการป้องกันของชั้นคือ IP54หากเปลือกได้ใช้มาตรการป้องกันฝุ่นเพื่อลดปริมาณฝุ่น, ส่วนที่เปิดเผยทั้งหมดภายในเปลือกนอกจากลวดล้อมทั้งหมดถูกแยก

วิธีการติดตั้ง: ตามความต้องการในการสอดคล้องของเครื่องปรับอากาศ โครงสร้างพื้นฐานและวิธีการติดตั้งของมอเตอร์สามารถทําเป็น IM7311, IM7315, IM7312, IM7317, IM7115, เป็นต้นในนั้น:
(a) IM7311 หมุนยางประเภทเก้าอี้สองชิ้น, ขยายแกนกระบอกหนึ่งชิ้น, การติดตั้งแนวราบ, ขายกขึ้นและแผ่นด้านล่างทั้งหมด;
(b) IM7315 หมุนยางประเภทเก้าอี้สองชิ้น, ขยายแกน flange หนึ่งชิ้น, การติดตั้งแนวราบ, เท้ายกขึ้นและแผ่นด้านล่างทั้งหมด;
(c) IM7312 หมุนยางประเภทเก้าอี้สองชิ้น, ขยายแกนทรงกระบอกสองชิ้น, การติดตั้งแนวราบ, ขายกขึ้นและแผ่นด้านล่างทั้งหมด;
(d) IM7317 หมุนแบบสองที่นั่ง จุดหนึ่งเป็นขยายแกน flange จุดอื่นเป็นขยายแกนทรงกระบอก ติดตั้งแนวราบ ขาถูกยกขึ้น และมีแผ่นด้านล่างทั้งหมด
e) IM7115 หน่วยวางที่นั่งหนึ่งสําหรับปลายขยายไม้ออก (ปลายขยายมีส่วนร่วมกับภาระหนึ่ง), ขยายไม้ออกหนึ่ง, การติดตั้งแนวราบ, เท้ายกขึ้นและจานด้านล่างทั้งหมด.

มอเตอร์ที่มีวิธีการเย็น, ระดับการป้องกันและวิธีการติดตั้งที่แตกต่างกันยังสามารถถูกทําตามความต้องการของผู้ใช้

โครงสร้างโดยรวมของมอเตอร์คือโครงสร้างกล่องสี่เหลี่ยม, มีลักษณะสวยงามและโครงสร้างคอมแพคต. รวมถึง stator, rotor, AC exciter, rotating commuting disc, static excitation device,กล่องแยก, หมุน, เครื่องเย็น (รวมกับเครื่องป้องกันการรั่วไหลของน้ํา), ฐาน, ฯลฯ มอเตอร์หลักเป็นช่องว่างอิสระเครื่องกระตุ้นแอลเอซีและแผ่นการสลับที่หมุนอยู่อยู่ภายนอกเลเยอร์ที่นั่งปลายที่ไม่ใช่เครื่องขับเคลื่อน, และมอเตอร์หลักใช้ระบบท่ออากาศ, ซึ่งมีการแลกเปลี่ยนกับอากาศเย็นที่ปลายหลังของมอเตอร์หลักผ่านช่องระบายอากาศที่เหลืออยู่ในฐานของมอเตอร์.หากมอเตอร์ขับเคลื่อนโดยการขยายแกนคู่, เครื่องกระตุ้นและเครื่องสลับหมุนสามารถถูกสร้างขึ้นใน เครื่องกระตุ้น AC, วงจร rectifierหมุนและหมุนของเครื่องยนต์หลักเชื่อมต่อ coaxiallyและสายการตื่นเต้นเจาะเข้าไปในหมุนผ่านหลุมกลางของ shaft.
