CE IEC ซีรี่ย์ Z2 เครื่องยนต์ DC ขนาดเล็กแรงดันสูง 115v 220v z2 เครื่องยนต์ DC ขนาดเล็ก

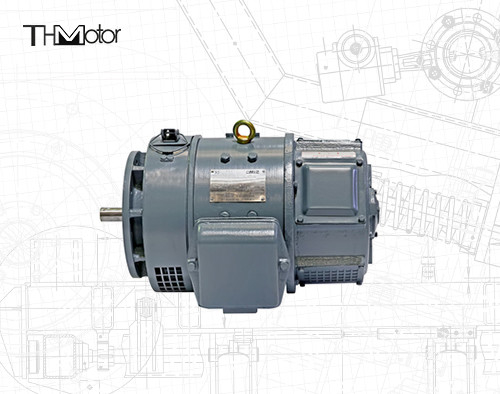

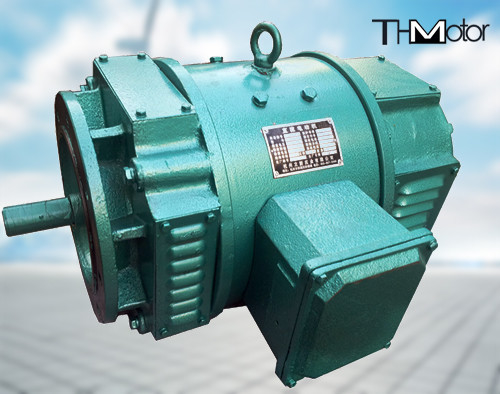

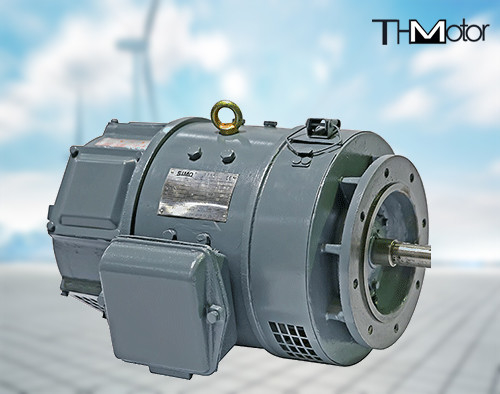

Z2 ซีรี่ส์มอเตอร์ DC ขนาดเล็ก

ภาพรวมผลิตภัณฑ์

I. ภาพรวม
1. Z2 ซีรี่ส์มอเตอร์ DC ขนาดเล็กเป็นชุดมาตรฐานของมอเตอร์ DC ขนาดเล็กที่ออกโดยกระทรวงอุตสาหกรรมเครื่องจักรของสาธารณรัฐประชาชนจีน JB1104-68 มันมีข้อดีของประสิทธิภาพที่เชื่อถือได้และราคาต่ำและยังคงใช้กันอย่างแพร่หลายในการพิมพ์และเครื่องจักรย้อมเครื่องจักรเครื่องจักรบรรจุภัณฑ์เครื่องจักรพลาสติกและอุตสาหกรรมอื่น ๆ

2. Z2 ซีรีส์มอเตอร์ DC ขนาดเล็กแบ่งออกเป็น 11 ขนาดเฟรมและแต่ละขนาดเฟรมมีความยาวสองแกน มอเตอร์ DC มีสามประเภทเครื่องกำเนิดไฟฟ้า DC และเครื่องกำเนิดไฟฟ้าควบคุมแรงดันไฟฟ้า DC ซึ่งเหมาะสำหรับสภาพแวดล้อมการทำงานปกติ มอเตอร์ใช้สำหรับการส่งสัญญาณทั่วไปเครื่องกำเนิดไฟฟ้าจะใช้เป็นแหล่งจ่ายไฟ DC ทั่วไปและเครื่องกำเนิดไฟฟ้าควบคุมแรงดันไฟฟ้าถูกใช้เป็นชุดแบตเตอรี่

3. โหมดการกระตุ้น: มอเตอร์เป็น shunt หรือการกระตุ้นอื่น ๆ ด้วยขดลวดที่มีเสถียรภาพเล็กน้อย
เครื่องกำเนิดไฟฟ้าเป็นการกระตุ้นที่ซับซ้อนหรือแม่เหล็กการกระตุ้นอื่น ๆ (เครื่องกำเนิดไฟฟ้าที่มีแรงดันไฟฟ้าที่จัดอันดับ 230 โวลต์); เครื่องกำเนิดไฟฟ้าควบคุมแรงดันไฟฟ้าเป็นแม่เหล็กการกระตุ้นแบบขนาน
แรงดันไฟฟ้าแม่เหล็กการกระตุ้นอื่น ๆ ของมอเตอร์ทำจาก 110 โวลต์หรือ 220 โวลต์
แรงดันไฟฟ้าที่ได้รับการจัดอันดับของมอเตอร์คือ 110 โวลต์และมีแรงดันไฟฟ้าที่น่าตื่นเต้นเพียงอันเดียวที่ 110 โวลต์

4. มอเตอร์สามารถขับเคลื่อนด้วยสายรัด V, เดือยเฟืองหรือการมีเพศสัมพันธ์แบบยืดหยุ่นและแบริ่งมอเตอร์ไม่ได้ใช้สำหรับแรงขับตามแนวแกน

5. มอเตอร์ซีรีส์ Z2 สามารถทำเป็นมอเตอร์เขตร้อนชื้น (TH) DC ที่มีคุณสมบัติกันความชื้นกันโรคราน้ำค้างและกันน้ำสำหรับใช้ในพื้นที่เขตร้อนชื้นตามข้อกำหนดของการใช้งานซึ่งควรตกลงแยกกัน
Z2 Series 2-11# สามารถทำเป็นกลไกอนุพันธ์ของ Zys-A Tachometer

6. ซีรี่ส์พื้นฐานของมอเตอร์ซีรีย์ Z2 เป็นมอเตอร์ที่มีการระบายอากาศด้วยตนเอง เมื่อแรงดันไฟฟ้าเกราะที่ใช้จะลดลงเพื่อลดความเร็วแรงบิดจะลดลงตามลำดับเมื่อลดความเร็ว

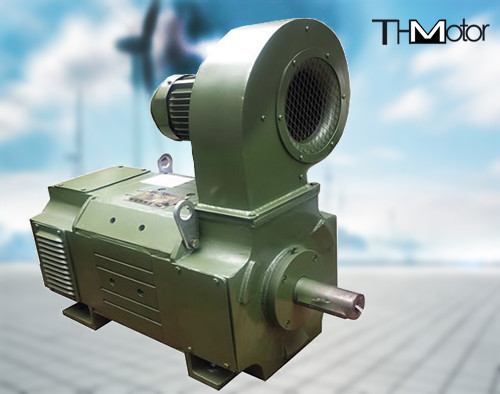

7. Z2 Series 6-11 มอเตอร์สามารถทำในประเภทโครงสร้างเป่าลมภายนอกและเครื่องเป่าลมถูกติดตั้งเหนือฝาปิดท้ายของปลายส่วนขยายเพลา

8. Z2 Series Motors เป็นมอเตอร์ DC ขนาดเล็กสำหรับการใช้งานอุตสาหกรรมทั่วไป มอเตอร์เหมาะสำหรับไดรฟ์ไฟฟ้าที่มีช่วงการควบคุมความเร็วพลังงานคงที่ไม่เกิน 2: 1 และความสามารถในการใช้งานมากเกินไปไม่เกิน 1.5 เท่าของแรงบิดที่ได้รับการจัดอันดับ สามารถใช้ในเครื่องมือเครื่องตัดโลหะการทำกระดาษการย้อมและทอผ้าการพิมพ์ซีเมนต์และอุตสาหกรรมอื่น ๆ เครื่องกำเนิดไฟฟ้าสามารถใช้เป็นแหล่งจ่ายไฟแสงหรือแหล่งจ่ายไฟแรงดันไฟฟ้าคงที่อื่น ๆ

ประการที่สองโครงสร้างและประเภทการติดตั้ง
1. มอเตอร์เป็นส่วนขยายเพลาแบบวงกลมทางเดียวตามความต้องการของผู้ใช้ สามารถทำให้เป็นส่วนขยายสองแกน เฟรมหมายเลข 1-6 มอเตอร์สามารถส่งแรงบิดที่ได้รับการจัดอันดับตามโหมดการส่งสัญญาณที่ 4 ของภาพรวมในขณะที่หมายเลข 7-11 เฟรมส่วนขยายเพลาของปลายคอมโบถูกขับเคลื่อนด้วยการมีเพศสัมพันธ์ซึ่งสามารถส่งแรงบิดที่ได้รับการจัดอันดับ
2. ตำแหน่งของกล่องทางออกของมอเตอร์แนวนอนที่มองจากปลายส่วนขยายเพลาอยู่ทางด้านซ้ายของฐานเครื่อง ตามข้อกำหนดของผู้ใช้ตำแหน่งของกล่องทางออกสามารถทำได้ทางด้านขวาของฐานเครื่อง แต่จะต้องระบุเมื่อสั่งซื้อ
3. Z2 Series DC Motors สามารถทำงานได้ตามปกติในการหมุนไปข้างหน้าหรือย้อนกลับ
4. ทิศทางการหมุนของเครื่องกำเนิดไฟฟ้าซีรีย์ Z2 และเครื่องกำเนิดไฟฟ้าที่ควบคุมแรงดันไฟฟ้าถือเป็นทวนเข็มนาฬิกาจากปลายส่วนขยายเพลา ตามข้อกำหนดของการใช้งานมันยังสามารถทำในเครื่องกำเนิดการหมุนตามเข็มนาฬิกาหรือเครื่องกำเนิดไฟฟ้าควบคุมแรงดันไฟฟ้า แต่ควรสังเกตเมื่อสั่งซื้อ สว่าง.
5. เครื่องกำเนิดไฟฟ้าซีรีย์ Z2 และเครื่องกำเนิดไฟฟ้าควบคุมแรงดันไฟฟ้าสามารถจัดหาเป็นชุดเครื่องกำเนิดไฟฟ้าที่สมบูรณ์แบบที่ตรงกับมอเตอร์แบบอะซิงโครนัสสามเฟสของ Y ซีรีส์ตามข้อกำหนดการสั่งซื้อ
6. พลังงานที่ได้รับการจัดอันดับของเครื่องกำเนิดไฟฟ้าที่ควบคุมแรงดันไฟฟ้าคือกำลังที่แรงดันไฟฟ้าเฉลี่ย (135 โวลต์สำหรับ 110/160 โวลต์และ 270 โวลต์สำหรับ 220/320 โวลต์) เมื่อแรงดันไฟฟ้าสูงกว่าแรงดันไฟฟ้าเฉลี่ยกำลังขับของมันจะไม่เกินกำลังไฟ พลังงานเมื่อแรงดันไฟฟ้าต่ำกว่าแรงดันไฟฟ้าเฉลี่ยกระแสเอาต์พุตของมันจะไม่เกินกระแสที่กำหนด
7. เครื่องกำเนิดไฟฟ้า DC หรือเครื่องกำเนิดไฟฟ้าควบคุมแรงดันไฟฟ้า DC เป็นเพียงประเภทเดียวของแนวนอนที่มีฟุตบนฐาน
3. คำอธิบายรุ่น
Z หมายถึงการไหล "ตรง" 2 หมายถึงการออกแบบที่สรุประดับชาติครั้งที่สองจำนวนหลังจากเส้นแนวนอนหมายถึงหมายเลขเฟรมและความยาวของแกนเหล็ก ใน -112, 11 หมายถึงเฟรมที่ 11 และ 2 หมายถึงแกนเหล็กยาว
4. ประสิทธิภาพของผลิตภัณฑ์
1. แรงดันไฟฟ้าเกราะของซีรี่ส์พื้นฐานของมอเตอร์ DC คือ 1110V; มี 220V สองประเภทและความเร็วที่จัดอันดับคือ 3000R/นาที, 1500R/นาที, 1,000R/นาที, 750R/นาทีและ 600R/นาที
2. แรงดันไฟฟ้าที่ได้รับการจัดอันดับของซีรีย์พื้นฐานของเครื่องกำเนิดไฟฟ้า DC คือ 115V และ 230V และความเร็วที่ได้รับคือ 2850R/นาที, 1450R/นาที; NFN960R/นาทีรวม 3 ประเภท
3. แรงดันไฟฟ้าที่ได้รับการจัดอันดับของซีรีย์พื้นฐานของเครื่องกำเนิดไฟฟ้า DC คือ 110V/160V และ 220V/320V และความเร็วที่จัดอันดับคือ 2850R/นาทีและ 1450R/นาที
4. นอกเหนือจากมอเตอร์ซีรีย์พื้นฐานสามตัวข้างต้นแรงดันไฟฟ้าเกราะคือ 180V แล้วข้อมูลทางเทคนิคจะแสดงในตารางที่ 6 และแรงดันไฟฟ้าเกราะคือ 440V
5. นอกเหนือจากข้อมูลที่ระบุไว้ข้างต้นมอเตอร์ใด ๆ ของข้อกำหนดใด ๆ สามารถได้รับในระดับแรงดันไฟฟ้าอื่น ๆ (แต่ไม่เกินแรงดันไฟฟ้าสูงสุดที่ได้รับอนุญาตจากข้อกำหนด) และพลังงานและความเร็วที่สอดคล้องกัน แต่ควรเจรจาแยกกัน
