Z4 โรงงานรีดโลหะ การตัดโลหะ อุตสาหกรรมโลหะวิทยา มอเตอร์กระแสตรง 1500 รอบต่อนาที

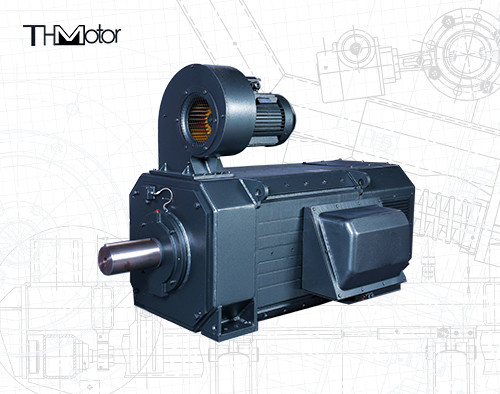

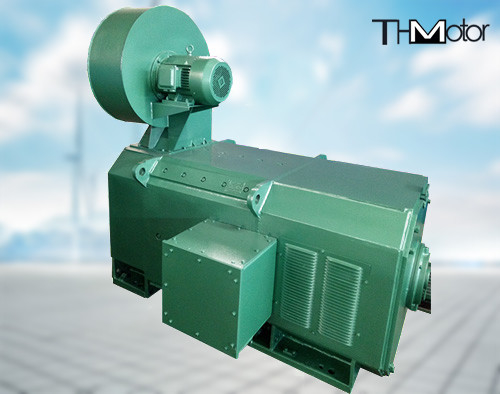

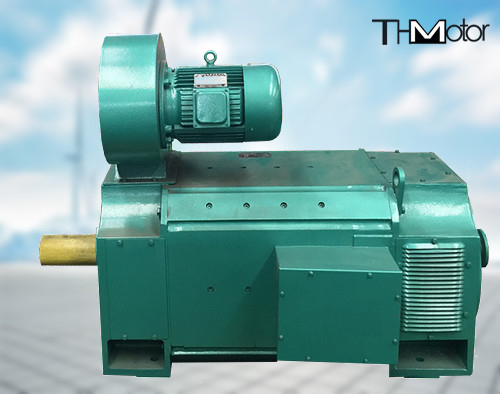

มอเตอร์ไฟฟ้ากระแสตรง Z4 สำหรับอุตสาหกรรมโลหะวิทยาม้วนรีด เครื่องมือตัดโลหะ

ภาพรวมผลิตภัณฑ์

มอเตอร์ไฟฟ้ากระแสตรง Z4 ซีรีส์สามารถนำไปใช้อย่างแพร่หลายในภาคอุตสาหกรรมต่างๆ เช่น โรงงานรีดโลหะในอุตสาหกรรมโลหะวิทยา เครื่องมือตัดโลหะ

การทำกระดาษ การย้อมสีและการทอผ้า การพิมพ์ ปูนซีเมนต์ เครื่องจักรขึ้นรูปพลาสติก ฯลฯ สำหรับข้อมูลจำเพาะที่แตกต่างกัน ช่วงของอัตราการเคลื่อนที่คงที่และการควบคุมความเร็วแม่เหล็กอ่อนขึ้นสามารถเข้าถึง 1.0-3.0 เท่าของความเร็วพิกัด และแรงบิดคงที่ช่วยลดแรงดันไฟฟ้าอาร์เมเจอร์และการควบคุมความเร็วลงสามารถต่ำถึง 20r/min

ขนาดการติดตั้งภายนอกของมอเตอร์ซีรีส์นี้เป็นไปตามมาตรฐานสากล IEC72 ยกเว้นมิติแกน 'B' ระหว่างรูเท้าสองรู

ประสิทธิภาพและข้อกำหนดทางเทคนิคของมอเตอร์ซีรีส์นี้สามารถประเมินได้ตามมาตรฐาน International Electrotechnical Commission, IEC34-1 หรือมาตรฐานแห่งชาติเยอรมันตะวันตก DIN57530

มอเตอร์ซีรีส์นี้ใช้โครงสร้างรูปหลายเหลี่ยมที่มีการใช้พื้นที่สูง โยคสเตเตอร์เป็นแบบลามิเนต เหมาะสำหรับแหล่งจ่ายไฟแบบเรียงกระแส และสามารถทนต่อสภาพการทำงานของกระแสพัลซิ่งและการเปลี่ยนแปลงกระแสไฟอย่างรวดเร็ว (การเปลี่ยนแปลงโหลด) เสาถูกติดตั้งด้วยตำแหน่งที่แม่นยำ ดังนั้นจึงมีการสับเปลี่ยนที่ดี

ระดับฉนวนของมอเตอร์คือ F และใช้โครงสร้างฉนวนที่เชื่อถือได้และกระบวนการอิ่มตัวเพื่อให้แน่ใจว่าประสิทธิภาพของฉนวนมีความเสถียรและการกระจายความร้อนที่ดี

มอเตอร์ซีรีส์นี้มีลักษณะเฉพาะคือขนาดเล็ก ประสิทธิภาพดี น้ำหนักเบา กำลังไฟสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง และสามารถแข่งขันกับมอเตอร์ในระดับสากลขั้นสูงได้

มอเตอร์สามารถทำงานได้เป็นเวลานานโดยไม่มีตัวเหนี่ยวนำการทำให้เรียบภายนอกด้วยแหล่งจ่ายไฟแบบเรียงกระแสสะพานควบคุมสามเฟส มอเตอร์ที่มีแรงดันไฟฟ้าพิกัด 160V ใช้พลังงานจากแหล่งจ่ายไฟแบบสะพานเฟสเดียว ในเวลานี้ วงจรอาร์เมเจอร์จะต้องเชื่อมต่อกับตัวเหนี่ยวนำเพื่อระงับกระแสพัลซิ่ง ค่าการเหนี่ยวนำแสดงอยู่ในตาราง

2. บทนำโครงสร้าง

มอเตอร์ไฟฟ้ากระแสตรง Z4 ซีรีส์ใช้โครงสร้างแปดเหลี่ยมแบบลามิเนตเต็มรูปแบบ ซึ่งไม่เพียงแต่มีอัตราการใช้พื้นที่สูงเท่านั้น แต่ยังสามารถทนต่อกระแสไดนามิกและการเปลี่ยนแปลงกระแสโหลดอย่างรวดเร็วเมื่อใช้พลังงานจากตัวเรียงกระแสแบบคงที่

วิธีการระบายความร้อนพื้นฐานของมอเตอร์คือ IC06 นั่นคือ การระบายอากาศภายนอกด้วยโบลเวอร์ของตัวเอง นอกจากนี้ยังสามารถเป็น IC17 ได้ นั่นคือ ช่องลมเข้าเป็นท่อ และช่องลมออกเป็นบานเกล็ด นอกจากนี้ยังสามารถเป็น IC37 ได้ นั่นคือ ช่องลมเข้าและช่องลมออกเป็นท่อ และมีรูปแบบอนุพันธ์มากมาย เช่น ประเภทระบายอากาศเอง ประเภทพัดลมตามแนวแกน ประเภทปิด ประเภทเครื่องทำความเย็นอากาศ/อากาศ ฯลฯ ดูตารางที่ 1 สำหรับปริมาณลมระบายความร้อน แรงดันอากาศ และกำลังมอเตอร์พัดลมที่จำเป็นสำหรับมอเตอร์แต่ละขนาดเฟรม ระดับการป้องกันพื้นฐานของมอเตอร์ทั้งซีรีส์คือ IP21S

ตำแหน่งของกล่องเต้าเสียบมอเตอร์จะมองจากปลายเกียร์ (ไม่ใช่ปลายคอมมิวเตเตอร์) ทางด้านขวาของเฟรม (เช่น กล่องด้านหน้า) หากผู้ใช้ต้องการให้กล่องเต้าเสียบวางอยู่ด้านอื่นของเฟรม ให้ระบุกล่องย้อนกลับเมื่อทำการสั่งซื้อ เพลามอเตอร์โดยทั่วไปคือส่วนต่อขยายเพลาเดียว และทิศทางของเพลาที่หันหน้าไปทางกล่องเต้าเสียบ (กล่องบวก) คือเพลาซ้าย หากผู้ใช้ต้องการ ก็สามารถทำเป็นส่วนต่อขยายเพลาคู่ได้ ทิศทางการหมุนพื้นฐานของเพลาจะมองจากปลายคอมมิวเตเตอร์เป็นทวนเข็มนาฬิกา โหมดการส่งกำลังของมอเตอร์คือการต่อพ่วงแบบยืดหยุ่น นอกจากนี้ยังสามารถใช้ในโหมดการส่งกำลังที่มีแรงรัศมีบางอย่าง (สายพานหรือเกียร์) และแรงรัศมีที่อนุญาตจะต้องไม่เกินค่าบนเส้นโค้งในภาคผนวก B

3. คำแนะนำในการสั่งซื้อ

1. ก่อนทำการสั่งซื้อ โปรดตรวจสอบตัวอย่างผลิตภัณฑ์เพื่อกำหนดข้อมูลจำเพาะของรุ่นและข้อมูลอื่นๆ ของผลิตภัณฑ์ที่ต้องการ และเลือกผลิตภัณฑ์ข้อมูลจำเพาะมาตรฐานที่ระบุไว้ในตัวอย่างให้มากที่สุดเท่าที่จะทำได้ โปรดระบุรุ่นมอเตอร์ กำลังไฟ แรงดันไฟฟ้า ความเร็วในการหมุน โหมดการกระตุ้น แรงดันไฟฟ้ากระตุ้น และรูปแบบการติดตั้งโครงสร้างและข้อมูลอื่นๆ ในสัญญาการสั่งซื้อ เช่น Z4-180-31 37KW 440V 1000r/min แยกกระตุ้น 180V แนวนอนพร้อมขาหรือ IMB3
2. เมื่อมีความต้องการพิเศษสำหรับผลิตภัณฑ์ เช่น ส่วนต่อขยายเพลาคู่ ตำแหน่งกล่องย้อนกลับของกล่องเต้าเสียบ การหมุนเพลาย้อนกลับ ฯลฯ ควรระบุไว้อย่างชัดเจนในสัญญา
3. หากพันธุ์และข้อมูลจำเพาะที่ต้องการไม่ได้ระบุไว้ในแค็ตตาล็อกนี้ หรือมีความต้องการพิเศษอื่นๆ ควรลงนามในสัญญาหรือข้อตกลงการผลิตทดลองหลังจากมีการเจรจาและตกลงกันระหว่างทั้งสองฝ่าย
4. ยกเว้นกุญแจส่วนต่อขยายเพลาของมอเตอร์ อุปกรณ์เสริมทั้งหมดไม่อยู่ในขอบเขตของการจัดหา หากผู้ใช้ต้องการอุปกรณ์เสริมหรืออะไหล่ เช่น แปรง ที่ยึดแปรง ฯลฯ โปรดระบุอุปกรณ์เสริมหรืออะไหล่ที่ต้องการในสัญญาล่วงหน้า ชื่อข้อมูลจำเพาะและปริมาณ
5. หากสภาพแวดล้อมการใช้งานเป็นแบบพิเศษ จำเป็นต้องทำเป็นชนิดเขตร้อนชื้น โปรดระบุ "TH" หลังรุ่นเดิม
