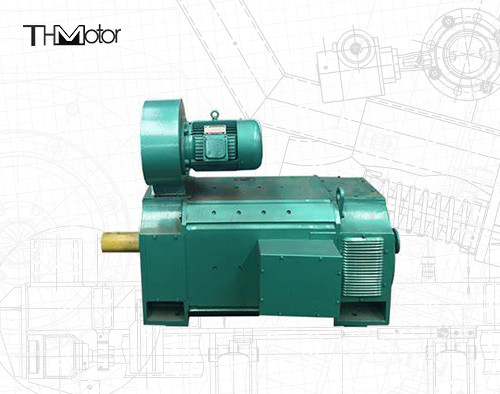

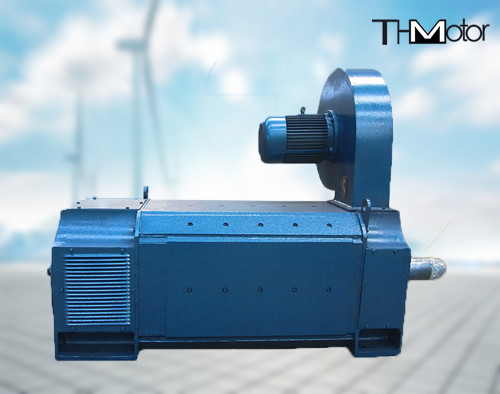

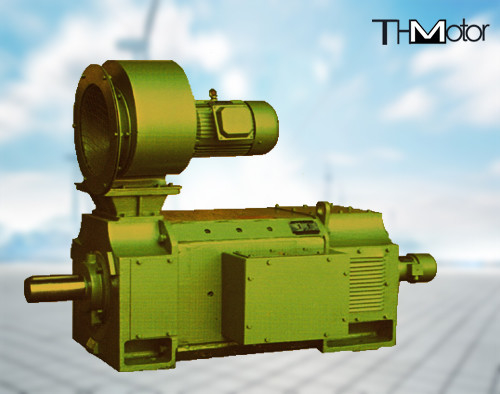

ZSN4 DC มอเตอร์ขับเคลื่อน ซีเมนต์หมุนเตาอบ DC มอเตอร์ IC37 IC81W





มอเตอร์กระแสตรงซีรีส์ ZSN4 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดยโรงงานของเราบนพื้นฐานของมอเตอร์กระแสตรง Z4 และตามสภาพการทำงานของการขับเคลื่อนหลักของเตาเผาแบบหมุนในโรงงานซีเมนต์
มอเตอร์ซีรีส์นี้ใช้โครงสร้างรูปหลายเหลี่ยมที่มีการใช้พื้นที่สูง โยคสเตเตอร์เป็นแบบลามิเนต ซึ่งเหมาะสำหรับแหล่งจ่ายไฟแบบเรียงกระแสและสามารถทนต่อสภาพการทำงานของกระแสพัลซิ่งและการเปลี่ยนแปลงกระแสอย่างรวดเร็ว (การเปลี่ยนแปลงโหลด) ระดับฉนวนของมอเตอร์คือ F และใช้โครงสร้างฉนวนที่เชื่อถือได้และกระบวนการอิ่มตัวเพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนที่มั่นคงและการกระจายความร้อนที่ดี ตามสภาพการทำงานเฉพาะของเตาเผาแบบหมุนซีเมนต์ ได้รับการออกแบบและผลิตเพื่อให้แรงบิดเริ่มต้นของมอเตอร์สามารถเข้าถึง 2.5 เท่าของแรงบิดพิกัด เล็งไปที่สภาพแวดล้อมที่มีฝุ่นของโรงงานซีเมนต์ วิธีการระบายความร้อนด้วยการระบายอากาศแบบท่อถูกนำมาใช้เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของมอเตอร์ในสภาพแวดล้อมที่รุนแรงที่มีฝุ่นจำนวนมาก
ขนาดการติดตั้งภายนอกของมอเตอร์ซีรีส์นี้เป็นไปตามมาตรฐานสากล IEC72 ยกเว้นมิติแกน "B" ระหว่างรูมุมล่างสองรู

ประสิทธิภาพของมอเตอร์:
1. มอเตอร์ควรได้รับการจัดอันดับให้ทำงานภายใต้เงื่อนไขการใช้งานดังต่อไปนี้:
1.1. ระดับความสูงต้องไม่เกิน 1000 เมตร
1.2. อุณหภูมิของตัวกลางระบายความร้อนที่เข้าสู่มอเตอร์ต้องไม่เกิน 40℃
1.3. มอเตอร์อยู่ในระบบหน้าที่ต่อเนื่อง (S1)
1.4. วงจรอาร์เมเจอร์ของมอเตอร์และการกระตุ้นจะได้รับพลังงานจากแหล่งจ่ายไฟแบบคงที่ และยังสามารถใช้พลังงานจากชุดเครื่องกำเนิดไฟฟ้ากระแสตรงได้อีกด้วย
1.5. สำหรับมอเตอร์ที่มีการระบายอากาศและระบายความร้อนแบบท่อ ปริมาณอากาศและความดันอากาศควรเป็นไปตามข้อกำหนดในตารางต่อไปนี้ และช่องลมเข้าอยู่ที่ฝาครอบท้ายด้านที่ไม่ใช่คอมมิวเตเตอร์ของมอเตอร์
ขนาดเฟรม ปริมาณอากาศ (m3/h) แรงดันสถิต (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. คลาสฉนวนของมอเตอร์คือคลาส F
3. แรงดันไฟฟ้าพิกัดของอาร์เมเจอร์มอเตอร์คือ 440V และยังสามารถอนุมานแรงดันไฟฟ้า 400V, 220V หรือแรงดันไฟฟ้าอื่นๆ ได้ตามความต้องการของผู้ใช้: แรงดันไฟฟ้าอาร์เมเจอร์ต่ำคือการควบคุมความเร็วแรงบิดคงที่ ภายใต้เงื่อนไขของกระแสอาร์เมเจอร์ต่อเนื่อง ความเร็วขั้นต่ำของมอเตอร์สามารถเข้าถึง 20r/ mm แรงบิดพิกัดยังคงสามารถรักษาไว้ได้ในเวลานี้ และความเร็วก็คงที่
4. แรงดันไฟฟ้ากระตุ้นพิกัดของมอเตอร์คือ 180V และยังสามารถอนุมานแรงดันไฟฟ้ากระตุ้นอื่นๆ ได้ เพื่อให้มั่นใจถึงฉนวนที่เชื่อถือได้ของระบบกระตุ้น เมื่อตัดวงจรกระตุ้น ควรเชื่อมต่อตัวต้านทานปล่อยในแบบขนานที่ปลายทั้งสองของขดลวดกระตุ้นเพื่อป้องกันศักย์ไฟฟ้าเหนี่ยวนำตัวเอง เมื่อแรงดันไฟฟ้ากระตุ้นคือ 180-220V ค่าของมันจะอยู่ที่ประมาณ 7 เท่าของค่าความต้านทานเย็นของขดลวดกระตุ้น หากแรงดันไฟฟ้ากระตุ้นคือ 320 ~ 370V ค่าของมันจะอยู่ที่ประมาณ 5 เท่า
5. ค่าประสิทธิภาพในแผ่นข้อมูลทางเทคนิคคือประสิทธิภาพที่กำลังไฟพิกัด แรงดันไฟฟ้าพิกัด และความเร็วพิกัด ซึ่งรวมถึงการสูญเสียการกระตุ้น แต่ไม่รวมถึงพลังงานที่ต้องการโดยอุปกรณ์ระบายอากาศ
6. มอเตอร์ ZSN4-225 ไม่มีขดลวดชดเชย แต่มีขดลวดกระตุ้นแบบอนุกรม
7. มอเตอร์มีขั้วต่อที่มีเครื่องหมายสายดิน
8. ประสิทธิภาพของมอเตอร์ซีรีส์นี้เป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติ GB755-87; JB6316-92; IEC34-1

กำลังไฟพิกัด: 40kw - 355KW
แรงดันไฟฟ้าพิกัด: ปกติ 220V, 400V, 440V, 660V
ความเร็ว: 750RPM/1000RPM/1500RPM
ระดับการป้องกัน: IP21S
วิธีการระบายความร้อน: IC01/IC06/IC17/IC37
คลาสฉนวน: F
