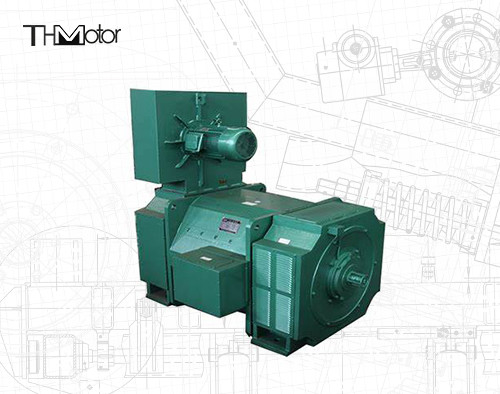

เครื่องยนต์ DC ความกระชับกําลังสูงปานกลาง Z Series 1600KW IP23 IP44



I. ภาพรวม
เฟรมของมอเตอร์ชุดนี้มีความสูงศูนย์กลางหกระดับตั้งแต่ 315-560 มม.
ประสิทธิภาพขนาดการติดตั้งโครงร่างและข้อกำหนดทางเทคนิคของมอเตอร์ชุดนี้เป็นไปตามมาตรฐานแห่งชาติ (GB) และมาตรฐานคณะกรรมาธิการ Electrotechnical International (IEC)

2. เงื่อนไขการใช้งาน
1. มอเตอร์ชุดนี้สามารถติดตั้งในสถานการณ์ที่มีสภาพแวดล้อมที่ค่อนข้างรุนแรง แต่ต้องเลือกวิธีการทำความเย็นและระดับการป้องกันที่ถูกต้องเพื่อให้ด้านในของมอเตอร์สะอาด
2. อากาศระบายความร้อนของมอเตอร์ชุดนี้ไม่ควรมีกรดอัลคาลิสและก๊าซอื่น ๆ ที่อาจสร้างความเสียหายต่อประสิทธิภาพของฉนวนและการเปลี่ยนมอเตอร์

3. หากมอเตอร์ชุดนี้ใช้ในเรือแห้งและพื้นที่เขตร้อนชื้นและหากมีหมอกเกลือและความชื้นในสภาพแวดล้อมการทำงานควรทำข้อตกลงแยกกัน

4. พลังที่ได้รับการจัดอันดับของมอเตอร์ชุดนี้หมายถึงเงื่อนไขที่ว่าระดับความสูงไม่เกิน 1,000 เมตรและความชื้นในอากาศรอบข้างไม่เกิน 40 ℃

5. แหล่งจ่ายไฟของมอเตอร์ชุดนี้ใช้แหล่งจ่ายไฟแบบวงจรเรียงกระแสแบบคงที่หรือแหล่งจ่ายไฟ DC เครื่องกำเนิดไฟฟ้า

6. เมื่อมอเตอร์ถูกขับเคลื่อนโดยแหล่งจ่ายไฟวงจรเรียงกระแสคงที่จำนวนชีพจรของวงจรเรียงกระแสไม่ควรน้อยกว่า 6 และปัจจัยระลอกคลื่นสูงสุดของแหล่งจ่ายไฟไม่ควรเกิน 10% ภายใต้ความเร็วฐานที่จัดอันดับแรงดันไฟฟ้าที่จัดอันดับและกระแสโหลดที่จัดอันดับ
ประสิทธิภาพของผลิตภัณฑ์
1. การจัดอันดับของมอเตอร์ชุดนี้เป็นโหมดการทำงานอย่างต่อเนื่อง (S1)
2. มีแรงดันไฟฟ้ามาตรฐานห้าตัวของมอเตอร์ชุดนี้: 220V, 330V, 440V, 550V, 660V และแรงดันไฟฟ้าอื่น ๆ สามารถได้รับซึ่งจำเป็นต้องมีการเจรจาเมื่อสั่งซื้อ
3. โหมดการกระตุ้นพื้นฐานของมอเตอร์ชุดนี้เป็นการกระตุ้นแยกต่างหาก การกระตุ้นการกระตุ้นมีสี่ขั้วตะกั่วซึ่งแบ่งออกเป็นสองกลุ่ม เมื่อทั้งสองกลุ่มเชื่อมต่อกันเป็นอนุกรมแรงดันไฟฟ้ากระตุ้นคือ 220V และเมื่อเชื่อมต่อแบบขนานแรงดันไฟฟ้ากระตุ้นคือ 110V ระดับแรงดันไฟฟ้ากระตุ้นอื่น ๆ สามารถสั่งซื้อได้เมื่อสั่งซื้อ ตกลง
มอเตอร์ชุดนี้อนุญาตให้มีการกระตุ้นและแรงดันไฟฟ้ากระตุ้นการถูกบังคับจะต้องไม่เกิน 500V ในระหว่างการกระตุ้นที่แข็งแกร่งกระแสการกระตุ้นอาจเกินกระแสการกระตุ้นที่ได้รับการจัดอันดับเล็กน้อย แต่หลังจากกระแสการกระตุ้นมีความเสถียรมันจะต้องไม่เกิน

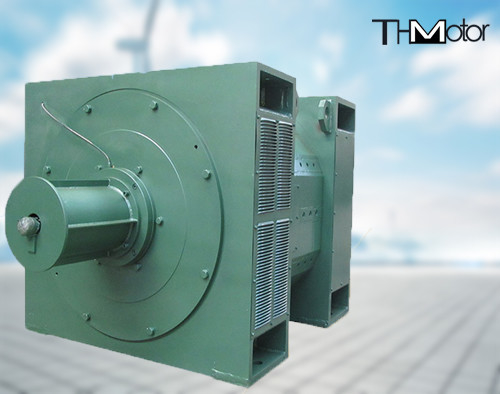

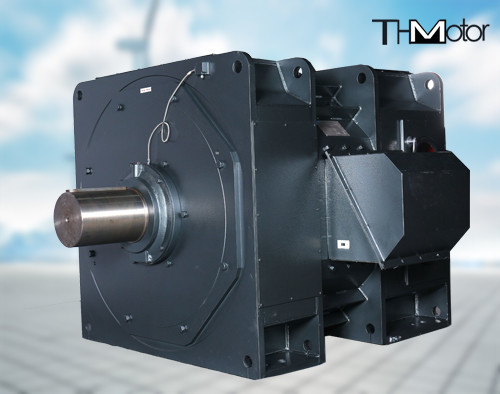

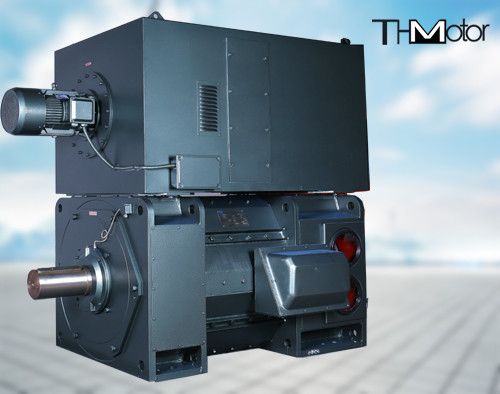

Z Series Medium DC Motor
Power Rated 55kW - 1600kW
แรงดันไฟฟ้าอันดับ: ปกติ 400V, 440V, 660V
ความเร็ว: 320rpm/410rpm/620rpm/1200rpm
คลาสการป้องกัน: IP23/IP44
ชั้นฉนวน: F
ระบบการทำงาน: S1
ประเภทบรรจุภัณฑ์: กล่องหวาย/กล่องไม้สำหรับการรมในต่างประเทศ
