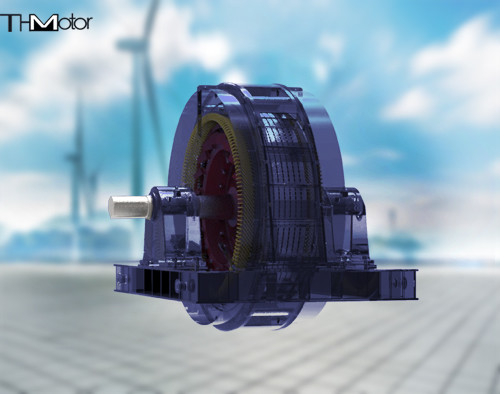

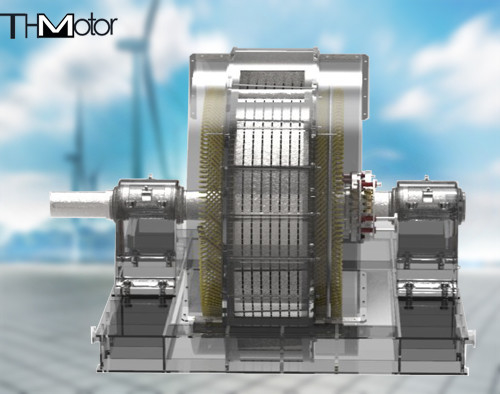

TDMK AC Reversible Synchronous Motor IP55 สําหรับโรงงานเหมืองหิน

TDMK มอเตอร์ซิงโครนัส AC สำหรับโรงสีเหมือง มอเตอร์ซิงโครนัสแบบกลับทิศทางได้

มอเตอร์ซิงโครนัสสามเฟส TDMK(TM) สำหรับโรงสีเหมืองได้รับการออกแบบมาเป็นพิเศษสำหรับโรงสีรีด การเริ่มต้นใช้การเริ่มต้นแบบแรงดันเต็มที่ หากความจุของกริดไม่เพียงพอ สามารถลดแรงดันไฟฟ้าลงได้ตามความเหมาะสมเพื่อเริ่มต้น การผลิตเป็นไปตาม GB755 "ข้อกำหนดทางเทคนิคพื้นฐานสำหรับเครื่องจักรไฟฟ้าแบบหมุน" และ JB8/DQ3449 "เงื่อนไขทางเทคนิคสำหรับมอเตอร์ซิงโครนัสสามเฟสขนาดใหญ่ซีรีส์ TK"

มอเตอร์ซิงโครนัสสามเฟส TDMK(TM) สำหรับโรงสีเหมือง เหมาะสำหรับระดับความสูงไม่เกิน 1000 เมตร และอุณหภูมิของตัวกลางระบายความร้อนไม่เกิน 40 องศา แรงดันไฟฟ้าพิกัดของมอเตอร์ซีรีส์นี้คือ 6000V และสามารถให้ 3000V และ 10000V ได้ตามความต้องการของผู้ใช้ ช่วงเบี่ยงเบนแรงดันไฟฟ้าที่อนุญาตคือ +5% ความถี่กำลังไฟฟ้าพิกัดคือ 50Hz และตัวประกอบกำลังไฟฟ้าพิกัดคือ 0.9 (นำหน้า)

มอเตอร์ซิงโครนัสสามเฟสสำหรับโรงสีเหมือง TDMK(TM) มีปลายเพลาต่อขยายทรงกระบอก และทิศทางการหมุนควรหมุนไปในทิศทางที่ระบุโดยเครื่องหมาย โดยทั่วไปทิศทางการหมุนจะเป็นทวนเข็มนาฬิกาเมื่อมองจากปลายวงแหวนเก็บกระแสไฟฟ้า ตามเข็มนาฬิกา เมื่อมอเตอร์และโรงสีเชื่อมต่อกันด้วยข้อต่อ เพลาต่อขยายของมอเตอร์ไม่สามารถรับแรงในแนวรัศมีภายนอกหรือแรงในแนวแกนได้

ระบบกระตุ้นมอเตอร์ซิงโครนัสสามเฟส TDMK(TM) สำหรับโรงสีเหมืองใช้ thyristor excitation device มอเตอร์อนุญาตให้สตาร์ทโดยตรงด้วยแรงดันไฟฟ้าเต็มที่ หากกริดพลังงานของผู้ใช้ไม่อนุญาตให้สตาร์ทโดยตรงด้วยแรงดันไฟฟ้าเต็มที่ ก็สามารถใช้การสตาร์ทแบบลดแรงดันได้เช่นกัน ในเวลานี้ กระแสสตาร์ทของมอเตอร์จะลดลงตามสัดส่วนกับแรงดันไฟฟ้าที่ขั้ว และแรงบิดในการสตาร์ทจะลดลงตามสัดส่วนกับกำลังสองของแรงดันไฟฟ้าที่ขั้ว สายไฟสเตเตอร์: มีสายไฟหกเส้น ได้แก่ U1, VI, W1, U2, V2, W2 ตามลำดับ และใช้สายเคเบิลยางแรงดันสูงเพื่อนำออกที่คลิปที่ด้านล่างของเฟรม และยังสามารถทำเป็นกล่องรวมสัญญาณสำหรับการเดินสายได้ตามต้องการ

โหมดการระบายอากาศของมอเตอร์ซิงโครนัสสามเฟส TDMK(TM) สำหรับโรงสีเหมืองคือการระบายอากาศแบบเปิดตามธรรมชาติ หรือสามารถทำเป็นแบบระบายอากาศแบบท่อปิดสนิทได้

เฟรม: เชื่อมด้วยแผ่นเหล็ก ส่วนล่างของเฟรมคือปลายทางออกของมอเตอร์

สเตเตอร์: แกนสเตเตอร์ทำจากแผ่นเหล็กซิลิคอนที่มีการสูญเสียต่ำหนา 0.5 มม. เจาะและซ้อนกันเป็นรูปพัด ส่วนแกนแยกจากกันด้วยท่ออากาศ ขดลวดถูกสร้างขึ้นโดยขดลวดระยะสั้นแบบซ้อนสองชั้น โดยใช้ฉนวนคลาส B หรือฉนวนคลาส F การเพิ่มขึ้นของอุณหภูมิจะถูกประเมินตามระดับ B เพื่อช่วยยืดอายุการใช้งาน: ปลายขดลวดได้รับการแก้ไขและผูกมัดอย่างน่าเชื่อถือ และได้รับการบำบัดด้วยกระบวนการทาสีแบบไม่ใช้ตัวทำละลายแบบสุญญากาศ ทนต่อการทดสอบแรงดันไฟฟ้า มอเตอร์มีประสิทธิภาพฉนวนที่ดีและเชื่อถือได้ ความแข็งแรงทางกลที่ดี และความทนทานต่อความชื้นสูง

โรเตอร์: ขั้วแม่เหล็กถูกเจาะจากแผ่นเหล็กและติดตั้งบนโยกโรเตอร์พร้อมกับขดลวดขั้วแม่เหล็ก ขดลวดขั้วแม่เหล็กเป็นฉนวนคลาส B หรือคลาส F เมื่อผู้ใช้ใช้คลัตช์นิวเมติก สามารถเลือกการออกแบบเพลาหรือรูปแบบการเจาะเพลาได้ตามความต้องการของผู้ใช้

มอเตอร์ซีรีส์ TDMK ส่วนใหญ่ใช้ในการขับเคลื่อนมอเตอร์ซิงโครนัสสามเฟส AC ขนาดใหญ่ที่ใช้ในโรงสีเหมือง ส่วนใหญ่ใช้ในการขับเคลื่อนโรงสีลูกบอลแบบกริด โรงสีแบบแท่ง โรงสีถ่านหิน ฯลฯ
