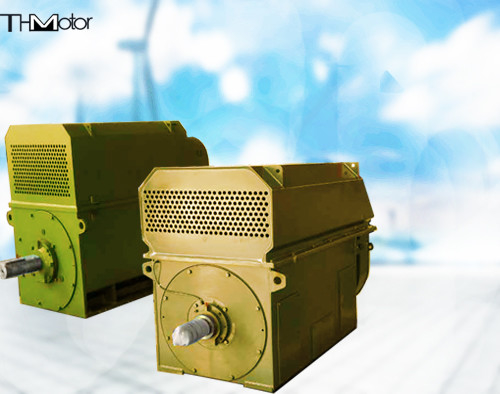

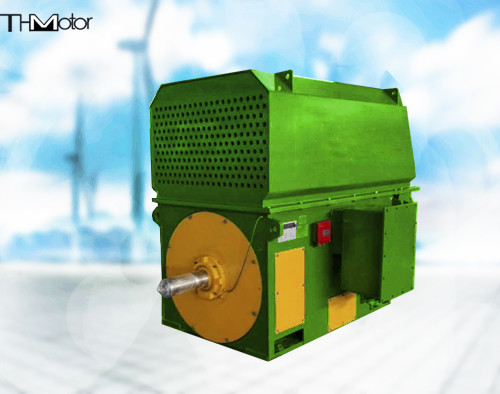

TDMK TM มอเตอร์ซิงโครนัสขนาดใหญ่ 10KV สำหรับโม่ถ่าน CE

TDMK TM มอเตอร์ซิงโครนัสขนาดใหญ่สำหรับโรงสีถ่านหิน

TDMK500-36/2600 10kV มอเตอร์

คำอธิบายพารามิเตอร์
(1) พารามิเตอร์ที่ได้รับการจัดอันดับของมอเตอร์เป็นคะแนนต่อเนื่องตามระบบการทำงานของ S1
(2) แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: ระดับแรงดันไฟฟ้าทั่วไปคือ 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) ความถี่ที่ได้รับการจัดอันดับ: 50Hz หรือ 60Hz,
(4) เกรดสีเขียวสัมบูรณ์: เกรด F
(5) ปัจจัยพลังงานที่ได้รับการจัดอันดับ: 0.9 (นำ)
(6) จุดวัดอุณหภูมิมาตรฐานของมอเตอร์ถูกกำหนดค่าเป็น:
1. องค์ประกอบการวัดอุณหภูมิที่คดเคี้ยวของสเตเตอร์ PT100, 2 สำหรับแต่ละเฟส, ทั้งหมด 6 ทั้งหมด;
2. แบริ่งการวัดและการยกองค์ประกอบ PT100, 1 ด้านหน้าและแบริ่งด้านหลังแต่ละอัน
(7) แรงดันไฟฟ้าที่ได้รับการจัดอันดับของเครื่องทำความร้อนแบบปิดคือ 380V, 220V สามารถเลือกได้
(8) ค่าของอัตราส่วนของแรงบิดขั้นตอนต่อแรงบิดที่ได้รับการจัดอันดับที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 1.6
ค่าของอัตราส่วนของแรงบิดคอกต่อแรงบิดที่ได้รับการจัดอันดับที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 0.6
อัตราส่วนของแรงบิดแบบดึงเข้ากับแรงบิดที่ได้รับการจัดอันดับที่แรงดันไฟฟ้าที่จัดอันดับ: 0.6
ค่าของอัตราส่วนของกระแสโรเตอร์ที่ล็อคไปยังกระแสไฟฟ้าที่ได้รับการจัดอันดับที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 6.5Structure Description
วิธีการระบายอากาศและการระบายความร้อนของมอเตอร์ชุดนี้สามารถเลือกได้โดยผู้ใช้ มันสามารถทำในการระบายความร้อนแบบเปิดธรรมชาติแบบเปิดได้วิธีการระบายความร้อนคือ IC01 และยังสามารถทำในการระบายอากาศท่อที่ปิดล้อมอย่างสมบูรณ์และวิธีการทำความเย็นวิธีการระบายความร้อนคือ IC21; นอกจากนี้ยังเป็นการระบายความร้อนด้วยน้ำและวิธีการระบายความร้อนคือ IC86W, IPOO, IP23, IP44 หรือ IP54 มอเตอร์ประกอบด้วยสเตเตอร์, โรเตอร์, แบริ่ง, แหวนสะสม (แหวนสลิป) และส่วนประกอบอื่น ๆ มันสามารถทำในประเภทกล่องหรือกรอบกลมแบบดั้งเดิมที่มีโครงสร้างแผ่นฐาน -
แกนสเตเตอร์ทำจากแผ่นเหล็กซิลิคอนเย็นที่มีการหมุนต่ำซ้อนทับและกดและส่วนแกนกลางมีคูน้ำระบายอากาศเพื่อปรับปรุงวงจรการระบายความร้อนภายในมอเตอร์ สเตเตอร์ที่คดเคี้ยวใช้ขดลวดระยะสั้นที่เกิดขึ้นสองครั้งที่เกิดขึ้นเพื่อปรับปรุงฮาร์มอนิกที่มีศักยภาพแม่เหล็กและใช้วัสดุฉนวนกันความร้อนและโครงสร้างของการแปลงความถี่ และใช้กระบวนการระบายสีที่ปราศจากความดันสูญญากาศ (VPI) เพื่อให้สเตเตอร์ลวดไดอะแกรมและแกนเหล็กกลายเป็นของแข็งทั้งหมดซึ่งมีลักษณะของประสิทธิภาพของฉนวนที่ยอดเยี่ยมและเชื่อถือได้ความแข็งแรงเชิงกลสูงและความต้านทานต่อความชื้นที่แข็งแกร่ง
ม้วนโรเตอร์ทำจากขดลวดแม่เหล็กที่มีการกระจายความร้อน ลวดขั้วแม่เหล็กแต่ละเส้นเชื่อมและเกิดจากลวดทองแดงแบน การเชื่อมต่อกับเพลาหมุนใช้หางนกพิราบหรือหาง T มีการใช้ขดลวดที่เปียกชื้นอย่างสมบูรณ์
มีการใช้ตลับลูกปืนแบบเลื่อนซึ่งมักจะใช้ตลับลูกปืนฝาปิดและแบริ่งประเภทที่นั่งสามารถใช้ ไม่ว่าจะเป็นโครงสร้างแบบไหนมันก็มีฟังก์ชั่นการจัดแนวของตัวเองทรงกลม โครงสร้างตลับลูกปืนแบบเลื่อนใช้แบริ่งฉนวนและมีแปรงดินที่ปลายส่วนขยายเพลา มอเตอร์มักจะไม่สามารถแบกแรงตามแนวแกนภายนอกและโมเมนตัมตามแนวแกนที่อนุญาตคือ± 0.5- ± 2RNM และสามารถใช้โครงสร้างแบริ่งม้วนชนิดฝาครอบประเภทปลายได้
โหมดการกระตุ้นของซีรี่ส์นี้: โดยทั่วไปอุปกรณ์กระตุ้น thyristor แบบคงที่อนุญาตให้ใช้อุปกรณ์กระตุ้นประเภทอื่น ๆ
