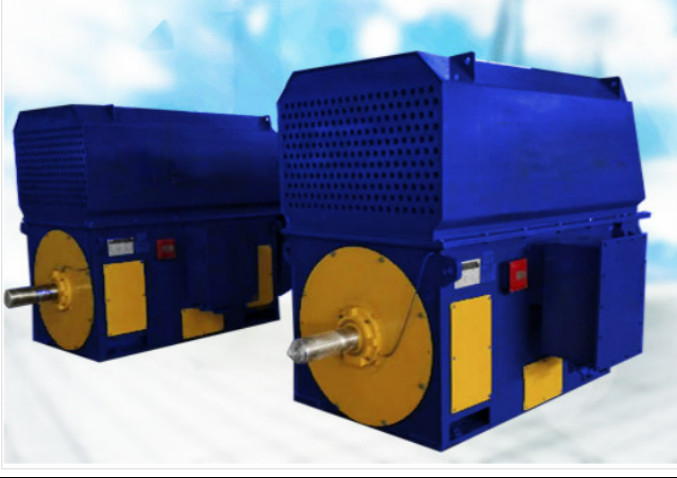

TMW brushless ac synchronous motor ขนาดใหญ่ 300R/นาที 10 kV IEC GB

TMW 500-36/2600 10KV เครื่องยนต์สynchronous brushless

TDMK (TMW) series mining large-scale AC three-phase synchronous motors comply with national standards such as JB/T1473-2000 "Technical Conditions for Mining Large-scale Three-phase AC Synchronous Motors". เครื่องยนต์ชุดนี้นํามาใช้โครงสร้างปะทะเหล็กผสมและวิธีการอากาศเปิดอากาศธรรมชาติและยังสามารถทําเป็นวิธีการอากาศท่ออากาศปิดเต็มเครื่องยนต์และโรงงานถูกเชื่อมต่อด้วยการเชื่อมต่อ, และการเชื่อมโยงมีเพียงทอร์ค, ไม่แกนและแรง radial. มันแนะนําที่จะใช้การเชื่อมโยง clutch pneumatic, ซึ่งเป็นสิ่งที่ดีสําหรับการเริ่มต้นภายใต้ภาระหนัก.หมุนเลื่อนฐานโดยทั่วไปใช้โครงสร้างวงกลมน้ํามันหรือโครงสร้างผสมผสม (สถานีน้ํามันบาง), ขึ้นอยู่กับโครงสร้างและภาระเฉพาะเจาะจง. หมุนที่นั่งถูกติดตั้งบนแผ่นฐานที่มีแผ่นรองรับประกอบกันในตอนกลางเพื่อป้องกันการผลิตกระแสไฟฟ้า
ผลิตภัณฑ์ชุดนี้ถูกใช้อย่างแพร่หลายในการส่งของโรงงานบอลเหมือง, โรงงานไม้, โรงงานถ่านหิน, เป็นต้น

คุณสมบัติของมอเตอร์ 10KV ของซีรีส์ TDMK(TMW TDMK500-36/2600
เครื่องยนต์เป็นแนวราบ
การขยายแกนแบบกระบอก รูปแบบการวาดอื่น ๆ (ไม่มีกุญแจ) เป็นตัวเลือก
ฐานปั่นแผ่น ฐานแบบกล่องตามต้องการ
ใช้หางเลื่อน (ชนิดปกปลายหรือประเภทที่นั่ง) การหล่อลื่นส่วนผสม (หรือหล่อลื่นส่วนผสม + น้ํามันแรงดันสูง)
แหวนเลื่อนตั้งอยู่ภายนอกหลอดบรรทุกที่ปลายขยายที่ไม่ใช่แกน และมีตําแหน่งการติดตั้งโคเดอร์ที่ปลายแกนหมุนกล่องวงแหวนสลิกถูกติดตั้งกับกล่องปลาย.
มองจากปลายการขยายแกน กล่องเชื่อมต่อหลักกล่องเชื่อมต่อวัดและสายไฟเครื่องทําความร้อนตั้งอยู่ด้านขวาของฐานเครื่อง (หรือด้านซ้ายตามความต้องการของผู้ใช้).
เครื่องเย็นน้ํา-อากาศพร้อมพัดลมเย็นติดตั้งบน (หรือด้าน) ของกรอบแบบกล่อง
ด้วยการติดตั้งแผ่นล่างและโบลท์แอนเกอร์, เป็นตัวเลือกกับการติดตั้งแผ่นล่างและโบลท์แอนเกอร์, สัญญาสั่งซื้อต้องการคําแนะนําพิเศษ.
